Detection of fragments of an obstacle and a projectile in a gunshot injury

Full Text

ОБОСНОВАНИЕ

При назначении судебно-медицинских экспертиз в случае огнестрельной травмы правоохранительные органы интересует в том числе вопрос о наличии преграды в момент выстрела между телом человека и дульным срезом ствола огнестрельного оружия [1]. Наиболее общие признаки преграды, которые обычно оценивают эксперты при исследовании трупа или живого лица ― наличие час-тиц преграды в области повреждения, деформация пули и её боковое вхождение в тело. Наличие частиц преграды может быть установлено как непосредственно на трупе при его секционном исследовании с применением увеличительных приборов, так и впоследствии при проведении лабораторных исследований посредством различных видов микроскопии, в том числе сканирующей электронной микроскопии (scanning electron microscopy, SEM) с рентгеновским энергодисперсионным анализом (energy dispersive X-ray analysis, EDX).

Для лабораторного исследования могут быть направлены изъятые с трупа привнесённые частицы, кожный лоскут с повреждением или одежда с повреждениями. Вопрос о наличии преграды и её частиц при огнестрельной травме обычно ставится следователем в отношении потерпевшего, у которого имелись огнестрельные повреждения, чаще всего, смертельные. Однако в нашей экспертной практике встретился случай, когда указанные вопросы были поставлены следователем в отношении человека, располагавшегося поблизости от потерпевшего, скончавшегося от огнестрельных повреждений на месте происшествия. В рамках судебно-медицинской медико-криминалистической экспертизы было необходимо установить, находились ли потерпевший и подозреваемый человек в момент причинения потерпевшему огнестрельной травмы в салоне автомобиля, или подозреваемый совершал выстрелы и находился на значительном удалении от потерпевшего вне указанного автомобиля.

ПРИМЕР ИЗ ПРАКТИКИ

Обстоятельства происшествия

В одном из районов Московской области был обстрелян автомобиль марки BMW. Произведено 4 выстрела в лобовое стекло со стороны водителя К. В результате обстрела водитель автомобиля погиб на месте. Пассажир переднего сидения Ш. после второго выстрела покинул салон автомобиля и спрятался, куртка его осталась на кресле переднего пассажирского сидения. По одной из версий следователя, которая была позже положена в основу обвинительного заключения, пассажир Ш. в салоне автомобиля в момент обстрела отсутствовал (на переднем пассажирском сидении располагалась только его куртка).

Приняв за аксиому факт, что при пробитии лобового стекла образуются вторичные снаряды ― осколки триплексного стекла, следователь решил проверить, имеются ли осколки триплексного стекла на одежде пассажира Ш. С этой целью одежда Ш., а также погибшего водителя К. была передана для исследования в спектральную лабораторию (в рамках проведения комплексной судебно-баллистической, генетической и спектральной экспертизы) одного из государственных судебно-экспертных учреждений Российской Федерации (ГСЭУ). В результате проведения экспертизы установлено, что гражданина Ш. на месте пассажирского сидения не было.

Представители защиты обвиняемого усомнились в выводах указанного заключения эксперта, и экспертам ФГКУ «111 Главный государственный центр судебно-медицинских и криминалистических экспертиз» Минобороны России было назначено повторное исследование указанных объектов. В рамках изучения первичной экспертизы установлены дефекты изъятия материала, а именно: образцы микроналожений со всех предметов одежды были получены методом поочерёдного встряхивания над листом бумаги. Только в одном случае, при целенаправленном поиске микроналожений, произведён сбор материала с куртки Ш., изъятой из автомобиля, на специальный углеродный скотч. Результаты проведённых в ГСЭУ исследований предметов одежды на наличие частиц стекла, в соответствии с которыми микрочастицы материала обнаружены только на куртках К. и Ш., внесены в таблицу.



Таблица. Сравнительная характеристика наложений на одежде участников криминального события

Table. Comparative characteristics of traces on the clothes of participants of a criminal event

Элемент одежды	Пассажир Ш.	Водитель К.
Куртка	Частицы растительного происхождения, почвенного происхождения, алюмосиликаты. Свинец. Микрочастиц стекла нет. Целенаправленный поиск: микрочастицы стекла	Микрочастицы стекла
Свитер	Частицы растительного происхождения, почвенного происхождения, алюмосиликаты. Микрочастиц стекла нет	Частицы растительного происхождения, почвенного происхождения, алюмосиликаты. Микрочастиц стекла нет. Кровь
Джинсы	Частицы растительного происхождения, почвенного происхождения, алюмосиликаты. Микрочастиц стекла нет	Частицы растительного происхождения, почвенного происхождения, алюмосиликаты. Микрочастиц стекла нет. Кровь



При первичной спектральной экспертизе был сделан промежуточный вывод: «Совокупность полученных результатов указывает на то, что осколки стекла из автомобиля имеют одинаковые морфологические признаки с микрочастицами стекла, обнаруженными в осыпи с одежды К. и куртки Ш. (из автомобиля), и общий источник происхождения».

В разделе заключения «Выводы» были представлены противоречащие исследовательской части данные: «В связи с отсутствием частиц стекла на свитере и джинсах пассажира Ш. экспертами сделан вывод, что подозреваемый Ш. не находился в салоне автомобиля в момент совершения выстрелов. В салоне автомобиля находилась только его куртка».

Таким образом, при изучении и анализе результатов спектрального исследования комплексной баллистической, генетической и спектральной экспертизы возникли следующие вопросы к выводам заключения эксперта:

1) почему на свитере и джинсах погибшего водителя К., который в момент обстрела автомобиля однозначно находился в его салоне, частицы стекла не обнаружены (при том, что на его лице имелись повреждения от мелких осколков стекла!);

2) что послужило основанием для вывода о том, что на всех предметах одежды К. имеются осколки стекла, хотя они обнаружены только на его куртке;

3) какие именно алюмосиликаты обнаружены на всех предметах одежды и к чему они относятся;

4) как расценить обнаружение частиц свинца на куртке подозреваемого Ш.;

5) по какой причине часть предметов одежды исследована путём встряхивания, а часть ― целенаправленным поиском с помощью углеродного скотча;

6) почему при комплексной судебной экспертизе не учитывались данные о нормализации движения снаряда при прохождении им преграды из триплекса?

Экспериментальная часть исследования

В рамках исследования нами произведены экспериментальные отстрелы мишеней через преграду ― триплексное лобовое стекло автомобилей марки BMW различных моделей. С учётом информации из заключения эксперта ГСЭУ, что водитель автомобиля погиб от огнестрельных повреждений, причинённых выстрелами из автомата охотничьего карабина «Сайга» под патрон 5,45×39 мм, экспериментальные отстрелы производились из аналогичного оружия. Всего было произведено 30 выстрелов с расстояний 2–30 м. Видеозапись экспериментов осуществлялась видеокамерой Sony RX0 с частотой 1000 кадров в секунду.

Исходя из анализа данных скоростной видеозаписи установлено, что осколки, образуемые при прохождении автомобильного триплекса, расположенного под углом 30–60º к траектории прицеливания, выбрасываются в результате волн сжатия и разряжения, формирующихся при ударе снаряда о стекло. Направление выброса осколков значительно отличается от траектории полёта снаряда и линии прицеливания, поскольку выброс с тыльной поверхности происходит по нормали (рис. 1).

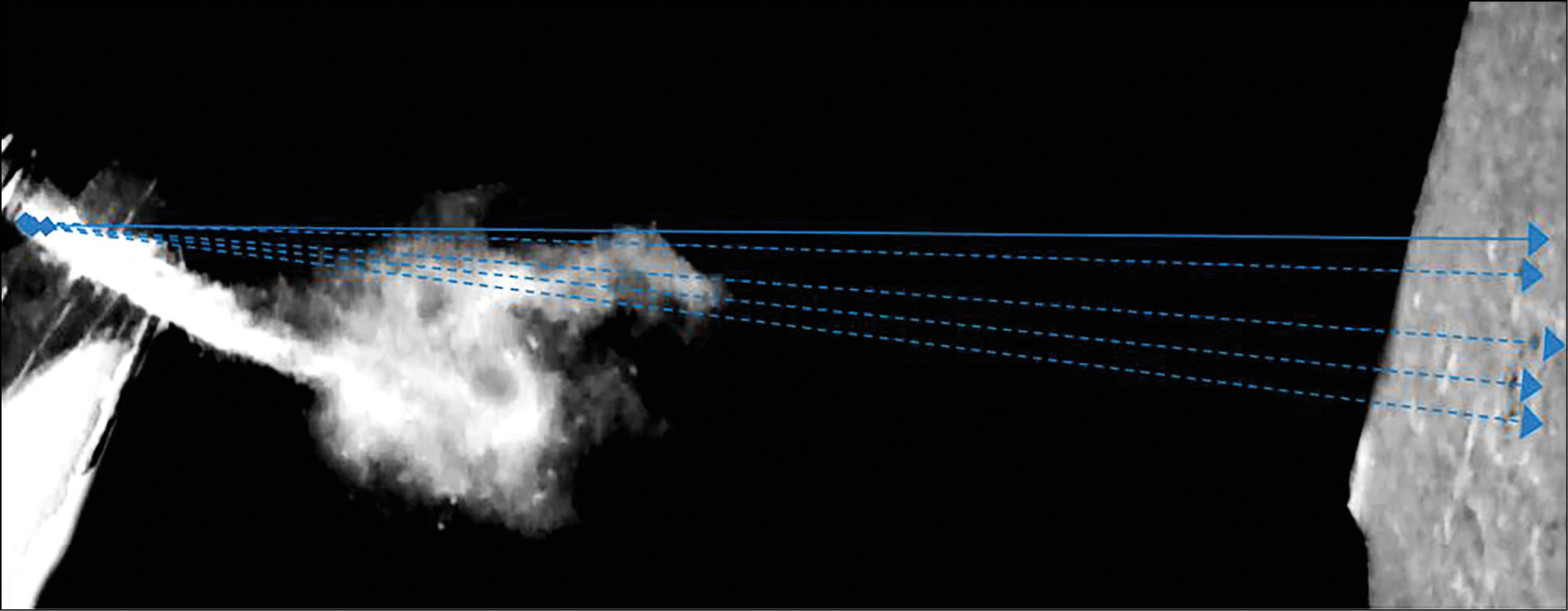

Рис. 1. Направление выброса осколков (пунктирные линии) после пробития триплексного стекла отличаются от траектории полёта снаряда и линии прицеливания (сплошная линия).



Данный экспертный случай показался нам довольно интересным, поскольку каких-либо методик по установлению особенностей частиц разрушенной преграды и прошедшего через неё огнестрельного снаряда в настоящее время не имеется. В то же время использование современных методов исследования (SEM/EDX) позволяет установить особенности обнаруживаемых частиц и специфичные признаки огнестрельных повреждений, однозначно доказывающих огнестрельный характер разрушения преграды и снаряда, а также провести их картирование (получение карт распределения элементов) [2, 3]. Так, при экспериментальных отстрелах через триплекс, выполненных в рамках проведённого исследования, нами было установлено:

• наличие различных частиц преграды: отломки стекла (частицы одного слоя стекла по форме, приближающейся к параллелограмму, размерами от 66 до 500 мкм); осколки стекла (частицы треугольной или трапециевидной формы размерами от 10 до 65 мкм); крошковидные отложения частиц стекла (частицы с тенденцией к параллелограмму или тетраэдру размерами от 1 до 9 мкм); осколки стекла, спёкшиеся с металлом снаряда (осколки имели наложения свинца со всех сторон, свинец в виде потёков и затёков покрывал поверхность стекла); рис. 2;
• наличие различных частиц пули: фрагменты снаряда (частицы снаряда, образовавшиеся в результате его разрушения при встрече с преградой, на которых обнаруживалось привнесение частиц стекла); сферические частицы металла и наложений расплавленного металла в виде луж (имеют один источник ― расплавленную головную часть снаряда), размер сферических частиц от 10 до 20 мкм, размер наложений расплавленного металла в виде луж ― до 150 мкм (рис. 3);
• признаки термического действия;
• состав элементов, характерных для материала преграды (кремний, кальций, натрий, алюминий), дополнительных факторов выстрела и металлов, из которых состоит снаряд (свинец, сурьма, калий).

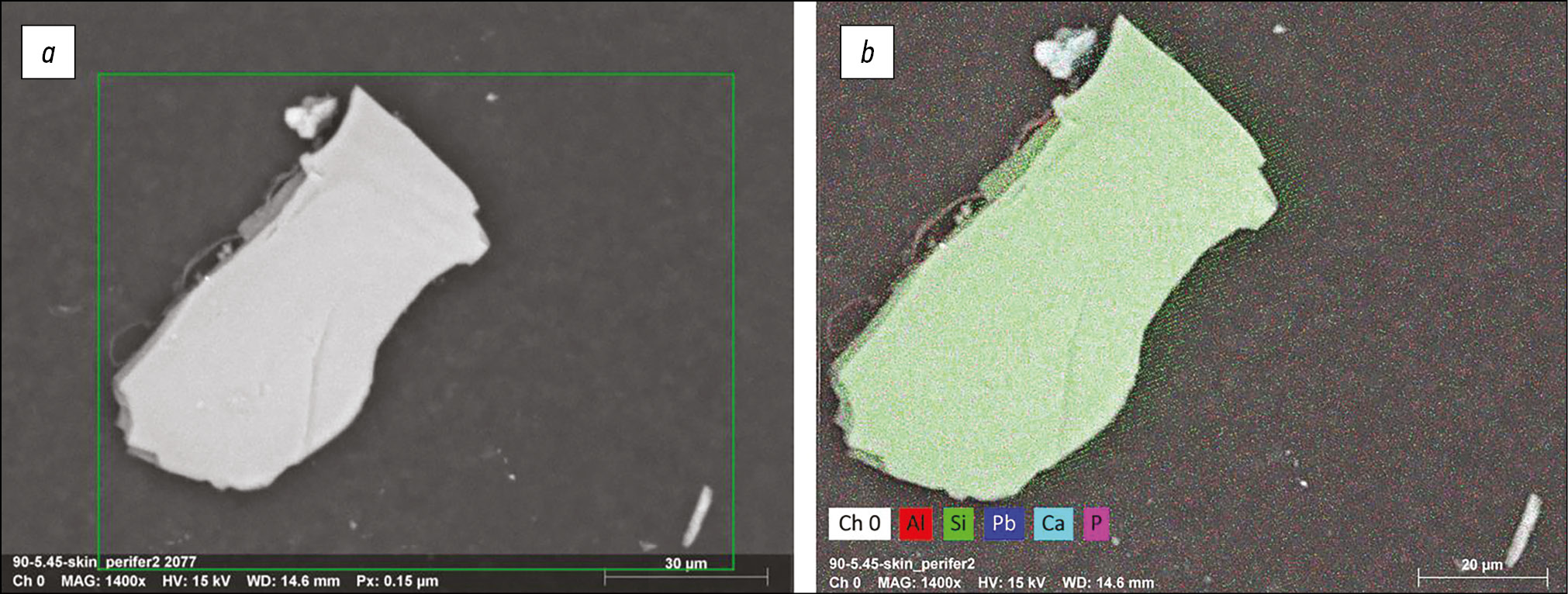

Рис. 2. Осколки триплексного стекла (частицы разрушенной преграды): а ― микрофотография; b ― картирование, элементный состав частицы.

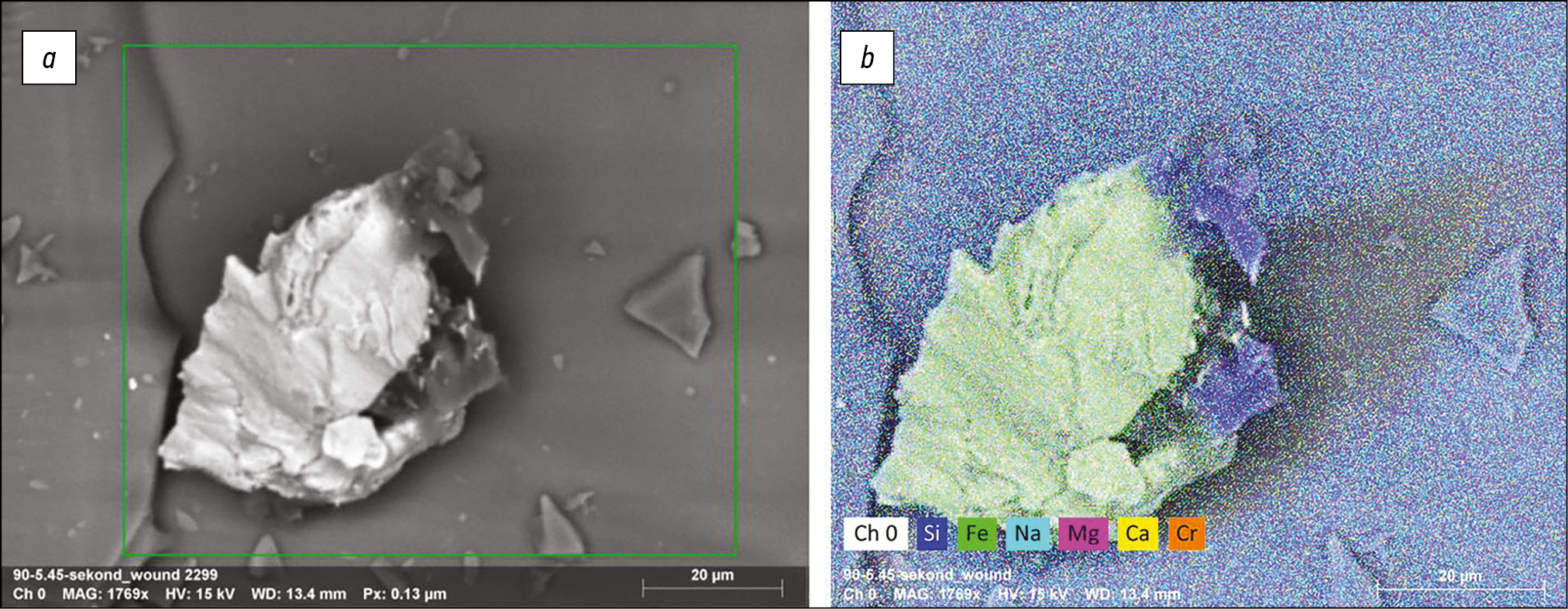

Рис. 3. Фрагмент огнестрельного снаряда с наложением на поверхности частиц стекла: а ― микрофотография; b ― картирование, элементный состав частицы.



По нашему мнению, различие результатов спектрального исследования, выполненного в рамках комплексной судебно-баллистической, генетической и спектральной экспертизы в ГСЭУ, и проведённых нами экспериментальных отстрелов могут быть объяснены следующим образом.

1. Проведённое в ГСЭУ спектральное исследование в рамках поиска привнесений на одежде выполнено с нарушением требований, предъявляемых к поведению подобных экспертиз: получать осыпь с одежды встряхиванием или простукиванием одежды допустимо при поиске крупных частиц (этот способ применяется при поиске осколков стекла или частиц лакокраски, например при автотравме). При огнестрельных повреждениях дробление материала происходит на микрочастицы, размеры которых сильно варьируют, при этом наиболее крупные не достигают миллиметра. Кроме этого, выброс частиц неодинаков: крупные летят на небольшое расстояние под широким углом и не внедряются по большей части в мишень, отражаясь и осыпаясь с неё. Мелкие частицы летят на расстояние до 70 см и дальше, но имеют узкий угол выброса и глубоко внедряются в мишень. Именно поэтому при поиске микрочастиц стекла их изъятие производится только на специальную липкую плёнку (углеродный скотч) методом отлипа, либо исследованию подвергается сама мишень. Как пример, можно рассмотреть результат исследований проведённой в ГСЭУ экспертизы: изъятие микрочастиц с левого рукава куртки Ш. на липкую поверхность углеродного скотча позволило обнаружить микрочастицы стекла. Поскольку изъятие микрочастиц «на отлип» со свитера и джинсов К. и Ш. не производилось, микрочастицы стекла на указанных предметах одежды не были установлены.
2. Обнаруженные алюмосиликаты и явились микрочастицами разрушенного триплексного стекла, состоящего из алюминия и кремния.
3. Свинец, обнаруженный на куртке Ш., образовался в результате разрушения свинцовой рубашки сердечника при прохождении огнестрельного снаряда через преграду ― лобовое стекло автомобиля.

ЗАКЛЮЧЕНИЕ

Таким образом, то, что в процессе производства комплексной судебно-баллистической, генетической и спектральной экспертизы частицы стекла, свинца и других микроматериалов на свитере и джинсах Ш. не были обнаружены, не является доказательством их отсутствия в салоне автомобиля в момент выстрелов, поскольку на свитере и джинсах К. микрочастиц стекла и свинца тоже не обнаружено. Отсутствие микрочастиц свидетельствует о некачественно и неполноценно выполненных экспертном поиске и изъятии микрочастиц с поверхности одежды водителя и пассажира автомобиля.

В рамках проведённого нами исследования в совокупности с ситуационными исследованиями и анализом пятен крови, образовавшихся в результате причинённых потерпевшему К. повреждений, удалось опровергнуть все доказательства, обосновывающие версию того, что в момент выстрелов подозреваемый Ш. не находился в салоне автомобиля. Заключение эксперта по исследованию микрочастиц стекла было признано судом как недопустимое доказательство, поскольку эксперты ГСЭУ не смогли отстоять выводы заключения эксперта в судебном заседании. Оформленное нами заключение специалиста положено в основу оправдательного приговора Ш.

Описанный случай из нашей практической деятельности убедительно продемонстрировал методологические пробелы в установлении наличия факта прохождения огнестрельного снаряда через преграду в случае огнестрельной травмы. Разрабатываемая нами в настоящее время методика идентификации фрагментов огнестрельного снаряда и частиц преграды направлена на решение данной проблемы путём совершенствования соответствующих методов исследования в судебной медицине и криминалистике.

ДОПОЛНИТЕЛЬНО

Источник финансирования. Исследование и публикация статьи осуществлены на личные средства авторского коллектива.

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Вклад авторов. С.В. Леонов, М.А. Сухарева, Ю.П. Шакирьянова ― сбор данных; М.А. Сухарева, Ю.П. Шакирьянова ― написание черновика рукописи; П.В. Пинчук ― научная редакция рукописи; С.В. Леонов, П.В. Пинчук, М.А. Сухарева, Ю.П. Шакирьянова ― рассмотрение и одобрение окончательного варианта рукописи. Авторы подтверждают соответствие своего авторства международным критериям ICMJE (все авторы внесли существенный вклад в разработку концепции, проведение исследования и подготовку статьи, прочли и одобрили финальную версию перед публикацией).

ADDITIONAL INFORMATION

Funding source. The study had no sponsorship.

Competing interests. The authors declare that they have no competing interests.

Authors’ contribution. S.V. Leonov, M.A. Suhareva, J.P. Shakiryanova ― data collection; M.A. Suhareva, J.P. Shakiryanova ― draftig of the manuscript; P.V. Pinchuk ― critical revition of the manuscript for important intellectual content; S.V. Leonov, P.V. Pinchuk, M.A. Suhareva, J.P. Shakiryanova ― review and approve the final manuscript. Authors made a substantial contribution to the conception of the work, acquisition, analysis, interpretation of data for the work, drafting and revising the work, final approval of the version to be published and agree to be accountable for all aspects of the work.

About the authors

Sergey V. Leonov

Chief State Center for Forensic Medicine and Forensic Expertise 111; Moscow State University of Medicine and Dentistry named after A.I. Evdokimov

Email: sleonoff@inbox.ru
ORCID iD: 0000-0003-4228-8973
SPIN-code: 2326-2920

MD, Dr. Sci. (Med.), Professor

Россия, Moscow; Moscow

Pavel V. Pinchuk

Chief State Center for Forensic Medicine and Forensic Expertise 111; The Russian National Research Medical University named after N.I. Pirogov

Email: pinchuk1967@mail.ru
ORCID iD: 0000-0002-0223-2433
SPIN-code: 7357-3038

MD, Dr. Sci. (Med.), Associate Professor

Россия, Moscow; Moscow

Marina A. Suhareva

Moscow State University of Medicine and Dentistry named after A.I. Evdokimov

Email: suha@yandex.ru
ORCID iD: 0000-0003-3422-6043
SPIN-code: 4692-0197

MD, Cand. Sci. (Med.)

Россия, Moscow

Juliya P. Shakiryanova

Chief State Center for Forensic Medicine and Forensic Expertise 111; Moscow State University of Medicine and Dentistry named after A.I. Evdokimov

Author for correspondence.
Email: tristeza_ul@mail.ru
ORCID iD: 0000-0002-1099-5561
SPIN-code: 1429-6230

MD, Dr. Sci. (Med.)

Россия, Moscow; Moscow

References

Supplementary files
