Comparative characteristic of clothing and human body simulators gunshot damage after firing with 12-gauge cartridges loaded with expanding and non- expanding slug
- Authors: Leonov S.1
-
Affiliations:
- Main State Center for Forensic and Forensic Expertise, Moscow
- Section: Original study articles
- Submitted: 03.11.2023
- Accepted: 15.12.2023
- Published: 09.02.2024
- URL: https://for-medex.ru/jour/article/view/16086
- DOI: https://doi.org/10.17816/fm16086
- ID: 16086
Cite item
Abstract
ABSTRACT The study of gunshot damage after firing with 12-gauge cartridges loaded with expanding slugs is interesting because they are undescribed in the modern forensic literature.
AIM: to study clothing and the human body simulators experimental gunshot damage after firing with 12-gauge cartridges loaded with expanding and non- expanding slugs.
BACKGROUND: Visual and metric methods were used in this study. The process of slug penetration to target was recorded with a high-speed Phantom VEO video camera 710S with a Zeiss Milvus 1.4/35 lens, video shooting was carried out at a frequency of 24,000 frames per second.
RESULTS: Clothing and the human body simulators experimental gunshot injuries after firing with 12-gauge cartridges loaded with expanding and non- expanding slugs was analyzed. It has been established that the main differences of the gunshot damage morphological features are determined by the slug terminal ballistics.
CONCLUSION: The experimental study results can be used for forensic identification of structurally similar slugs of 12-gaude cartridges "UNO 35" and "UNO 35E" by the morphological features of the biological tissues and clothing gunshot damage.
Keywords: gunshot damage, expanding slug, high-speed video, experiment.
To cite this article: Pinchuk PV, Leonov SV, Khodulapov AV, Likhachev AS. Comparative characteristic of clothing and human body simulators gunshot damage after firing with 12-gauge cartridges loaded with expanding and non- expanding slug. Russian Journal of Forensic Medicine. 2023; 0(0):00–00. DOI: https://doi.org/ Received: 00.00.2023 Accepted: 00.00.2023 Published: 00.00.2023
Full Text
ОБОСНОВАНИЕ
Огнестрельные пулевые повреждения имитаторов одежды и тела человека хорошо изучены применительно к образцам огнестрельного нарезного оружия [1, 5, 6] и огнестрельного оружия ограниченного поражения [2]. Огнестрельные повреждения, причиненные в результате выстрелов из гладкоствольного оружия, особенно пулями с экспансивными свойствами (то есть, разрушающимися при контакте с мишенью), в современной судебно-медицинской литературе практически не описаны [3, 4, 7, 8]. Вместе с тем, охотничьи патроны для гладкоствольного оружия 12 калибра, в том числе патроны, снаряженные экспансивными пулями, широко представлены на отечественном гражданском рынке оружия, и могут быть использованы для нанесения огнестрельных повреждений человеку в ходе событий криминального характера. Идентификация ранящего снаряда по морфологическим особенностям огнестрельных повреждений биологических тканей и одежды является важной задачей в рамках судебно-медицинской и криминалистической экспертизы. При наличии огнестрельного снаряда в просвете слепого раневого канала решение указанной экспертной задачи не вызывает затруднений, однако при формировании сквозного ранения (особенно при конструктивном сходстве нескольких снарядов) её решение может быть затруднено [1].
Цель исследования – эксперименте изучить особенности повреждений имитаторов одежды (бязевых мишеней) и тела человека конструктивно сходными экспансивными и неэкспансивными свинцовыми калиберными пулями патронов для огнестрельного гладкоствольного оружия 12 калибра (12х70) с последующим сравнительным анализом их морфологических особенностей.
МАТЕРИАЛЫ И МЕТОДЫ
Дизайн исследования
Цель исследования – интервенционная (экспериментальная). По промежутку времени наблюдения исследование одномоментное (поперечное). Этапы исследования: изучение данных медицинской литературы; создание экспериментальных мишеней, выстрелы в экспериментальные мишени в условиях криминалистических тиров с использованием высокоскоростной видеосъемки, описание экспериментальных повреждений имитаторов одежды и тела человека, их сравнительный анализ, описание полученных результатов исследования.
Критерии соответствия
Исследовались экспериментальные огнестрельные повреждения на имитаторах одежды (хлопчатобумажной бязи) и имитаторах тела человека (части туши свиньи) Критериями отбора при этом были … (?)
Объекты с …(?)… не исследовались.
Условия проведения
Экспериментальный отстрел мишеней производился в закрытом стрелковом тире ФГКУ «111 Главный государственный центр судебно-медицинских и криминалистических экспертиз» Министерства обороны Российской Федерации и в закрытом стрелковом тире ФБУ Российский федеральный центр судебной экспертизы при Министерстве юстиции Российской Федерации. Выстрелы производились из гладкоствольных ружей с перезарядкой цевьем «Hatsan Escort» и «Winchester» мод. 1300 Defender 12 калибра со стволом без дульного сужения (цилиндр). Выстрелы производились патронами «УНО 35Э» (рис. 1) с экспансивными (разрушающимися) пулями (согласно заявлению производителя) и «УНО 35», снаряженными пулями без заявленных производителем экспансивных свойств. Пули указанных патронов являются практически полностью идентичными с конструктивной точки зрения: калиберные, свинцовые, турбинного типа, диаметром по основанию 1,8 см, высотой 1,8 см, массой 35±0,1 г, снаружи имеют полимерное красочное покрытие зеленого цвета. В заднюю часть пуль интегрирован полимерный хвостовик зеленого цвета, не отделимый ручным усилием. Видимая часть хвостовика имеет цилиндрическую форму с шестью клиновидными выемками в верхней части. Диаметр хвостовика по основанию 1,8 см, высота видимой части – 1,8 см. В носовой части экспансивной пули имеется полушаровидное углубление диаметром 0,5 см и глубиной 0,4±0,1 см, обеспечивающее её фрагментацию при попадании в мишень не менее чем на 5 фрагментов. В носовой части пули без экспансивных свойств – полушаровидный выступ диаметром по основанию 1 см и высотой 0,5 см (рис. 1). Мишени представляли собой многокомпонентную конструкцию, состоящую из деревянной колоды (или жесткой подложки из древесно-стружечной плиты), к которой закреплялись биологические имитаторы тела человека – части туши свиньи (подчерёвок, грудинка с ребрами и грудиной) толщиной 5±0,5 см. Биологические имитаторы тела человека были обернуты в белую хлопчатобумажную ткань (бязь) с примесью вискозы (до 5%). С целью изучения морфологических особенностей раневого канала и выходных ран на коже биологических имитаторов тела человека были собраны многокомпонентные мишени, представляющие собой части подчерёвка и грудинки, разделенные блоком скульптурного пластилина толщиной 3±0,1 см, закрепленные в жесткой рамке и прикрытые с одной из сторон бязевой тканью. Бязь и биологические имитаторы тела человека исследовалась визуально и метрически для определения размерных и морфологических характеристик огнестрельного повреждения. Всего было произведено по 10 выстрелов по экспериментальным мишеням патронами «УНО 35» и «УНО 35Э». При проведении экспериментов применяли пулеулавливатель с наполнителем из кевлара, который был установлен позади мишеней. Расстояние от дульного среза оружия до мишеней во всех экспериментах составляло 5 м (для исключения действия сопутствующих факторов выстрела).
Продолжительность исследования
Период проведения одномоментного исследования – май-июнь 2023 г.
Методы регистрации исходов
Для регистрации процесса взаимодействия пуль с мишенями произведена видеозапись на высокоскоростную видеокамеру Phantom VEO 710S с объективом Zeiss Milvus 1.4/35, видеосъемка велась с частотой 24000 кадров в секунду. Для фиксации размерных характеристик экспериментальных огнестрельных повреждений использовалась металлическая линейка с ценой деления 1 мм. Проводилась фотосъемка экспериментальных огнестрельных повреждений с помощью цифровой фотокамеры Canon PowerShot SX 130 IS, объектив Canon Zoom lens 12хIS 5.0-60.0 mm 1:3.4 – 5.6 по правилам судебной и научной фотографии.
Статистический анализ
Статистический анализ результатов исследования не проводился.
Этические нормы
Исследования проведены в соответствии с принципами, изложенными в Хельсинкской Декларации Всемирной медицинской ассоциации (с учётом имеющихся редакций).При выполнении анализа материалов принимались во внимание требования Федерального закона «Об информации, информационных технологиях и о защите информации» от 27 июля 2006 г. № 149-ФЗ.
РЕЗУЛЬТАТЫ
Объекты исследования
Отрезы хлопчатобумажной бязи (20), биологические имитаторы тела человека - части туши свиньи (30), пластилиновые блоки (30) с экспериментальными огнестрельными повреждениями.
Основные результаты исследования

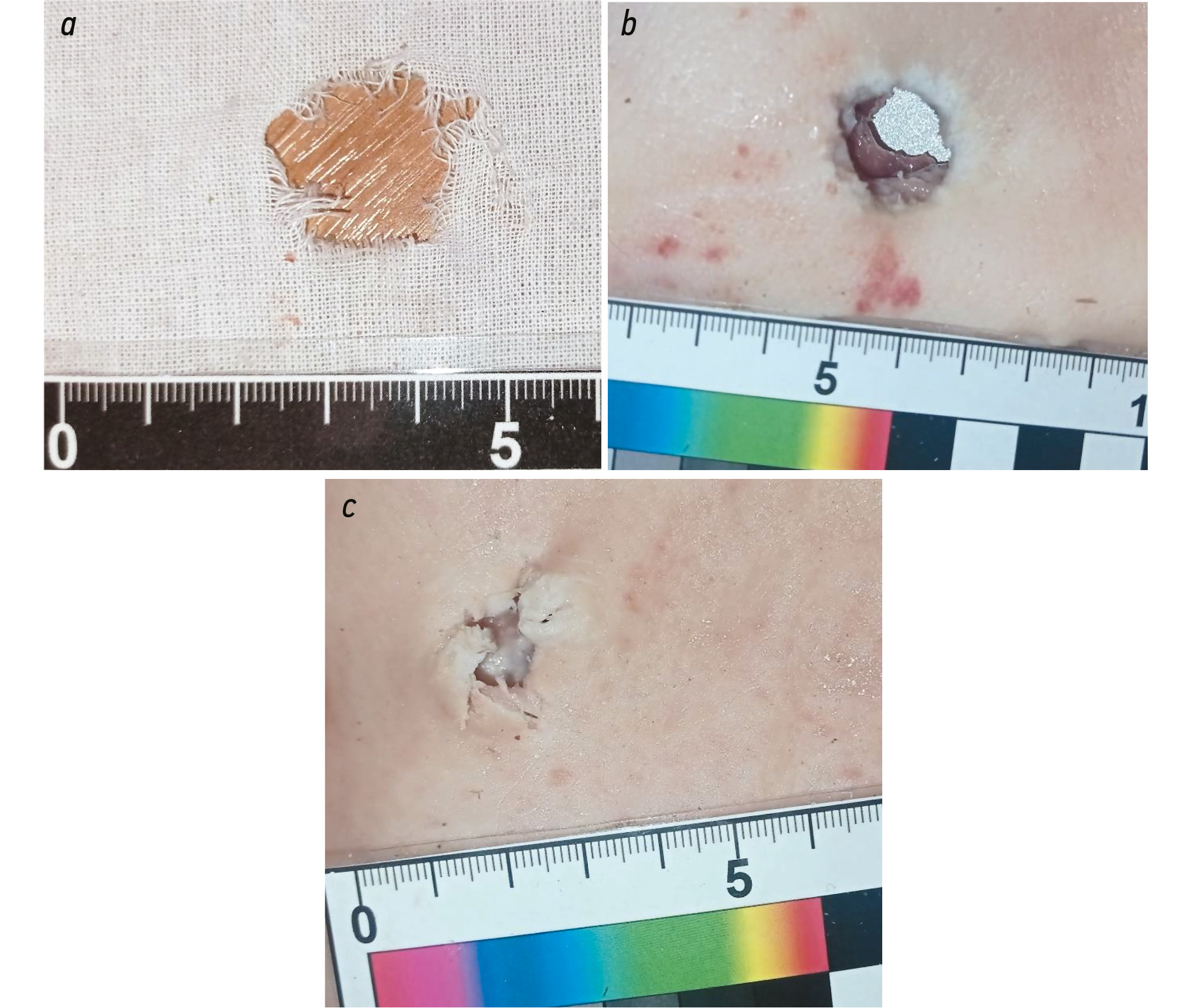

При поражении экспериментальных мишеней пулей патрона «УНО 35» (без экспансивных свойств) на бязи во всех наблюдениях формировались сквозные огнестрельные повреждения в виде дефекта материала ткани округлой формы диаметром 1,7±0,1 см без радиальных разрывов (рис. 2а). Края повреждений были образованы неровно прерванными, расплетенными и уплощенными краевыми нитями с деформированными и прерванными на разном уровне волокнами. На коже биологических имитаторов тела человека входные огнестрельные отверстия имели вид округлого дефекта (минус-ткань) диаметром 1,7±0,1 см (рис. 2б). Поясок осаднения имел ширину до 0,1 см. Выходные отверстия на коже биологических имитаторов тела человека имели звездчатую форму с центрально расположенным округлым дефектом ткани (минус-ткань) диаметром 1,8±0,2 см (рис. 2в). В дистальной части просвета огнестрельного повреждения обнаруживались мелкие (размерами до 0,1х0,1х0,1 см) частицы пули с полимерным покрытием. В пластилиновом блоке огнестрельное повреждение имело вид конусовидно расширяющегося канала с косо-продольными (относительно оси канала) трасами, являющимися негативным отображением рельефа боковой поверхности пули. Входные отверстия на пластилиновом блоке были округлой формы диаметром 2,1±0,1 см. Выходные отверстия на пластилиновом блоке были несколько большего размера, округлой формы, диаметром 2,3±0,1 см. В пулеулавливателе позади мишени обнаруживалась пуля с деформированной (расширенной до диаметра 2±0,1 см) головной частью со стертым полимерным покрытием.

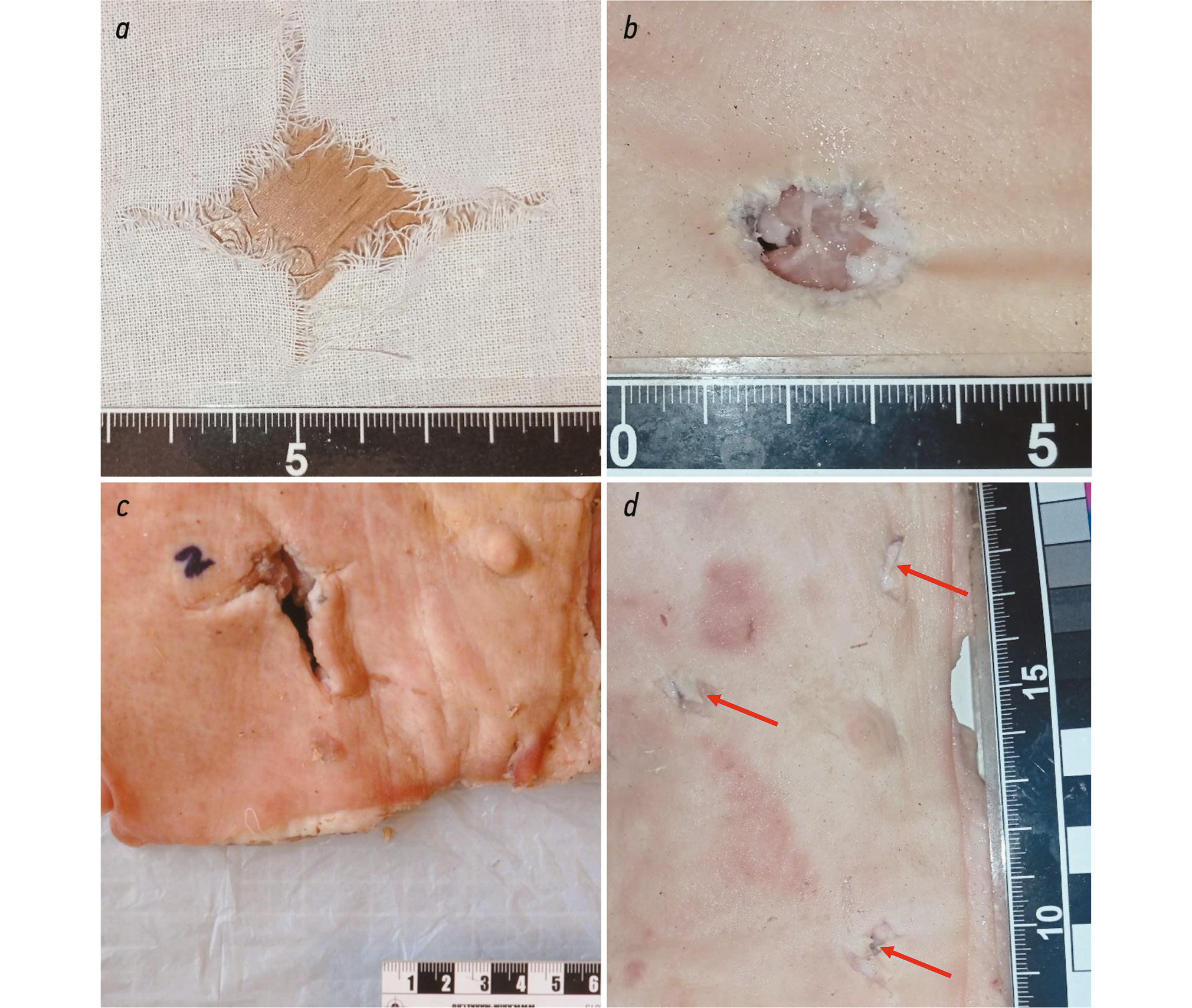

При поражении экспериментальных мишеней пулей патрона «УНО 35Э» на бязи формировались сквозные огнестрельные повреждения – неправильной звездчатой формы с дефектом материала ткани округлой формы в центре диаметром 1,8±0,1 см. От дефекта отходило от 3 до 5 радиальных разрывов длиной 1,5±0,5 см, которые проходили по линиям основы и утка материала (рис. 3а). Края дефектов были образованы неровно прерванными, расплетенными и уплощенными краевыми нитями с деформированными и прерванными на разном уровне волокнами. Края радиальных разрывов были образованы расплетенными краевыми нитями с вытянутыми и прерванными на разном уровне волокнами. На коже биологических имитаторов тела человека входные огнестрельные отверстия имели вид округлого дефекта (минус-ткань) диаметром 1,7±0,1 см (рис. 3б). Поясок осаднения имел ширину до 0,1 см. В трети наблюдений (преимущественно при поражении биологических имитаторов тела человека без костных структур) от краев дефекта ткани отходило 3±1 радиальных разрыва кожи длиной 1±0,5 см глубиной до мышечной ткани (рис. 3в). В пластилиновом блоке огнестрельное повреждение имело вид конусовидно расширяющегося канала с косо-продольными (относительно оси канала) трасами, являющимися негативным отображением рельефа боковой поверхности пули, а также «заглубленными», центробежно расходящимися участками с трасами, отражающими раскрытие пули. Входные отверстия на пластилиновом блоке были округлой формы диаметром 2,5±0,1 см. Выходные отверстия на пластилиновом блоке имели округлую форму и несколько больший диаметр – 3±0,2 см. На коже наблюдалось образование от 2 до 5 выходных ран преимущественно щелевидной формы размерами 2±0,5х0,5±0,3 см (рис. 3г). Дефект ткани («минус ткань») определялся в половине наблюдений – неправильной формы размерами 0,6±0,4х0,2±0,1 см, в остальных наблюдениях края выходных ран сопоставлялись без дефекта ткани. В дистальной части просвета огнестрельного повреждения обнаруживались множественные (размерами до 0,5х0,3х0,2 см) частицы пули с полимерным покрытием.

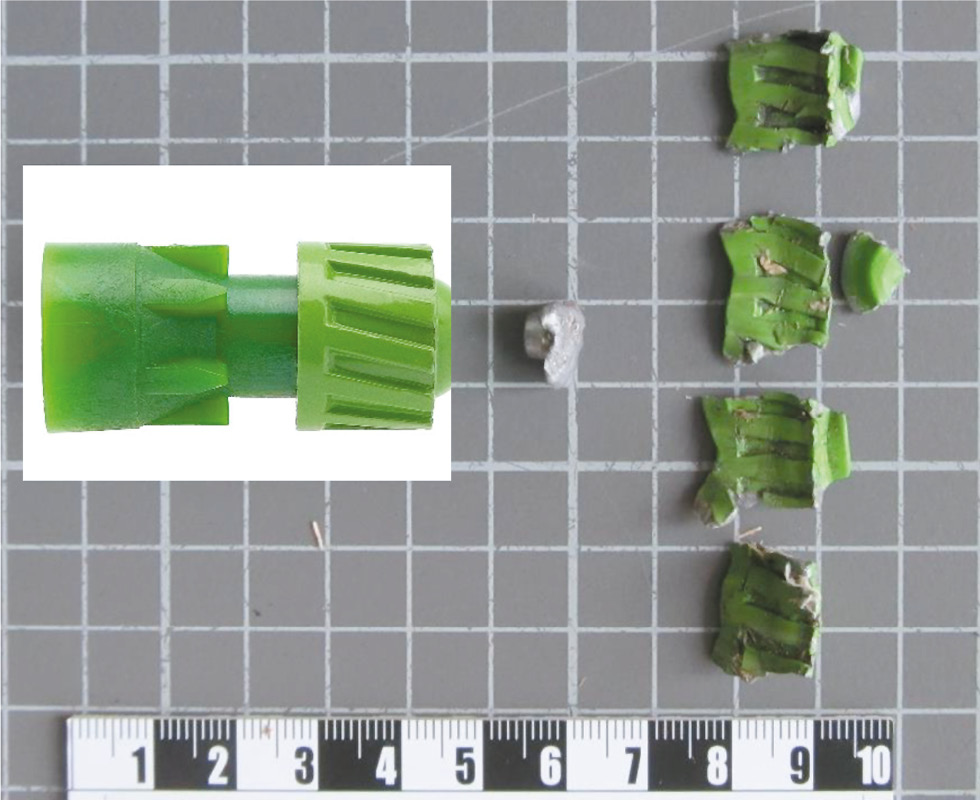

В трети наблюдений, при поражении нескольких костных структур биологических имитаторов (ребер и грудины) было отмечено формирование слепо-сквозных ранений с наличием в просвете огнестрельного повреждения хвостовика пули и/или ее крупных фрагментов размерами 1,7±0,5х1,6±0,1х0,6±0,3 см. В пулеулавливателе позади мишени обнаруживались фрагменты пули. Сравнительная характеристика морфологических особенностей огнестрельных повреждений экспериментальных мишеней приведена в таблице 1.
Таблица 1. Сравнительная характеристика морфологических особенностей огнестрельных повреждений экспериментальных мишеней
Table 1. Experimental gunshot injuries morphology comparative characteristic.
Признак | УНО 35 (без экспансивных свойств) | УНО 35Э (экспансивная) |
Форма входного повреждения на бязи | округлая | звездчатая |
Радиальные разрывы бязи | нет | есть, от 3 до 5 |
Форма входного отверстия на коже | округлая | округлая |
Радиальные разрывы кожи, распространяющиеся от входного отверстия | нет | есть в 30% наблюдений |
Особенности раневого канала | прямолинейный, клиновидно расширяющийся | разветвляющийся |
Максимальный размер фрагментов пули в раневом канале | 0,1х0,1х0,1 см | 2,2х1,7х0,9 см |
Выходное отверстие на коже | одиночное | множественные |
Форма выходного отверстия на коже | звездчатая с округлым дефектом ткани (минус-ткань) в центре | преимущественно щелевидная с дефектом ткани или без такового |
Дефект ткани «минус-ткань» в выходном отверстии на коже | есть, соответствует диаметру головной части деформированной пули | есть в 50% наблюдений |
ОБСУЖДЕНИЕ
Основные различия в морфологических особенностях рассматриваемых огнестрельных повреждений определяются терминальной баллистикой пуль. Благодаря наличию выемки в головной части пуля «УНО 35Э» разрушается при взаимодействии с биологическим имитатором тела человека. После разрушения экспансивной пули «УНО 35Э» ее фрагменты перемещаются в тканях как самостоятельные огнестрельные снаряды, формируя несколько выходных повреждений. Неэкспансивная пуля «УНО 35» не разрушается, а лишь деформируется в головной части, в результате чего формирует классическое огнестрельное повреждение: с прямолинейным, конусовидно расширяющимся по ходу движения пули каналом и одним выходным отверстием. Разрушение экспансивной пули «УНО 35Э» при взаимодействии с биологическими тканями имитатора тела человека приводит к передаче большей части кинетической энергии в сравнении с неэкспансивной пулей «УНО 35». На это указывают различия в морфологических особенностях выходных повреждений: пуля «УНО 35» покидает мишень с кинетической энергией, достаточной для реализации пробивного действия (дефект «минус-ткань» в 100% наблюдений выходных отверстий), в то время как фрагменты пули «УНО 35Э» сохраняли пробивное действие на выходе лишь в 50% наблюдений, формируя, в том числе, слепо-сквозные повреждения. Согласно данным высокоскоростной видеосъемки (рис. 4) при поражении экспансивной пулей в мягких тканях формируется обширная временная пульсирующая полость, приводящая к возникновению краевых радиальных разрывов как на имитаторах одежды, так и на кожном покрове биологического имитатора, прилежащем к входному огнестрельному отверстию, весьма похожих на повреждения, причиненные в первой зоне близкой дистанции выстрела (рис. 4).
ЗАКЛЮЧЕНИЕ
Результаты экспериментального исследования могут быть применены при экспертном решении вопроса о медико-криминалистической идентификации конструктивно сходных пуль к патронам 12 калибра (12х70) «УНО 35» и «УНО 35Э» по морфологическим особенностям причиненных ими огнестрельных повреждений биологических тканей и одежды.
About the authors
Sergey Leonov
Main State Center for Forensic and Forensic Expertise, Moscow
Author for correspondence.
Email: Sleonoff@inbox.ru
ORCID iD: 0000-0003-4228-8973
Dr. Sci. (Med.), Prof.
Russian FederationReferences
- Popov VL, Shigeev VB, Kuznetsov LE. Sudebno-meditsinskaya ballistika. – SPb.: Gippokrat. 2002.
- Gonikshtein YG, Kislov MA, Leonov SV, Petrov VV, Pinchuk PV, Rasnyuk SV, Stepanov SA. Sudebno-meditsinskaya ehkspertiza povrezhdenii, prichinennykh vystrelami iz neletal'nogo (travmaticheskogo) oruzhiya. – M.: «MozartikA». 2020.
- Smusin YS. Sudebno-meditsinskaya ehkspertiza povrezhdenii vystrelami iz okhotnich'ego ruzh'ya. – L.: «Meditsina». 1971.
- Lisitsyn AF. Materialy sudebno-meditsinskoi ehkspertizy povrezhdenii iz gladkostvol'nogo okhotnich'ego oruzhiya. L. 1959.
- Molchanov VI. Nekotorye voprosy sudebno-meditsinskoi ehkspertizy ognestrel'nykh povrezhdenii: dis.dokt.med.nauk. – L. 1964.
- Molchanov VI, Popov VL, Kalmykov KN. Ognestrel'nye povrezhdeniya i ikh sudebno-meditsinskaya ehkspertiza. M.: «Meditsina». 1990.
- Gusentsov AO, Kil'dyushov EM. Vliyanie ugla vstrechi puli s pregradoi pri rikoshete na kharakteristiku povrezhdenii, obrazuyushchikhsya pri vystrele iz gladkostvol'nogo oruzhiya. Sudebno-meditsinskaya ehkspertiza. 2023; 66(3): 14-17. https://doi.org/10.17116/sudmed20236603114
- Makarov IY, Potapov EA, Lorents AS. O vozmozhnosti sudebno-meditsinskoi diagnostiki tipa sverlovki kanala stvola «Paradox» i «Lancaster» po morfologii ognestrel'nykh ranenii tela cheloveka i povrezhdenii odezhdy. Sudebno-meditsinskaya ehkspertiza. 2022; 65(3): 54-58. https://doi.org/10.17116/sudmed20226503154
